Drucksensoren
Dynamische Druckmessung
S-Serie
ALLGEMEINES

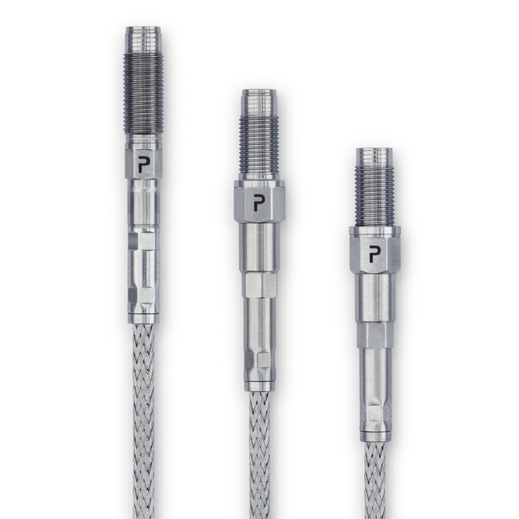

Die S-Serie Sensoren sind die ideale Lösung für komplexe Druckmessungen von schnellen oder hochfrequenten Ereignissen mit höchsten Anforderungen an Präzision, Zuverlässigkeit und Ausfallsicherheit. S-Serie Drucksensoren werden in einem kompakten M5x0.35 Gehäuse verbaut und sind für unterschiedliche Messbereiche optimiert. Die verwendeten GaPO4 Kristallelementen zeichnen sich durch ausgezeichnete Temperaturstabilität aus und ermöglichen dadurch präzise und zuverlässige Messungen auch unter Einfluss starker Temperaturgradienten. Weitere Spezifikationen und Einbaumaße können dem Datenblatt entnommen werden.
FEATURES
- Höchste Präzision von 250 bis 1000 bar und 400°C
- Kompaktes M5x0.5 Einbaumaß
- Exzellentes Signal-Rausch-Verhältnis
- Verformungssicheres Design (Double ShellTM)
- Beste Haltbarkeit aufgrund von Hochleistungswerkstoffen
Unter hohen Temperaturgradienten kommen die herausragenden Materialeigenschaften der einkristallinen GaPO4-Messelemente voll zur Geltung (Kristalltechnologie): Es entstehen keine Fehlsignale durch Temperaturveränderungen, zudem ermöglicht der hohe Innenwiderstand des GaPO4 eine unverfälschte Wiedergabe der Druckkurve auch bei hohen Temperaturen. Um das Signal-Rausch-Verhältnis der Sensoren weiter zu optimieren, wird der transversale Piezoeffekt verwendet; hiermit wird die Empfindlichkeit der Sensoren optimal auf den erforderlichen Druckbereich angepasst.

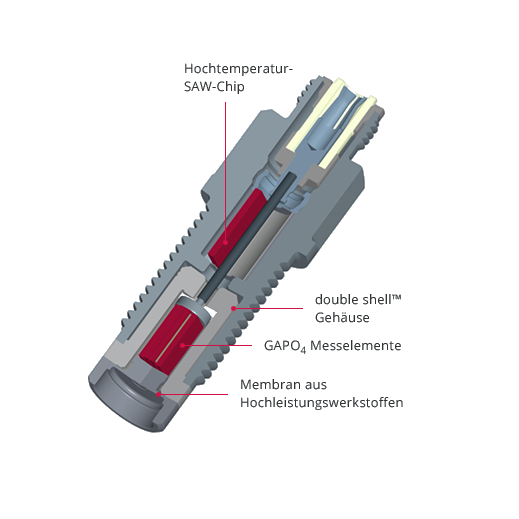

Für höchste Datenqualitäten ist es außerdem erforderlich, dass Verformungen in der Einbausituation keine mechanische Verformung der eigentlichen Messelemente verursachen. Dazu wird ein so genanntes Double ShellTM Gehäuse verwendet. Es besteht aus zwei ineinander geschachtelten Gehäusen, bei denen das äußere Verformungen aufgenommen werden und das innere Gehäuse kräftefrei gelagert ist. Dadurch „spüren“ die Messelemente nur das reine Drucksignal ohne mechanische Fehler, das Messsignal ist weitestgehend frei von mechanischen Störungen.
Diese Technologien sind in der S-Serie in unterschiedlichen Gehäuse-Varianten erhältlich um einen optimalen Einbau unter unterschiedlichsten Anforderungen zu ermöglichen.
